UE并发-TaskGraph的实现和用法

发表于   |   分类于

TaskGraph是UE中基于任务的并发机制。可以创建任务在指定类型的线程中执行，同时提供了等待机制，其强大之处在于可以调度一系列有依赖关系的任务，这些任务组成了一个有向无环的任务网络（DAG），并且任务的执行可以分布在不同的线程中。

ThreadPool

TaskGraph支持两种类型的线程：

  • 一种是由TaskGraph系统后台创建的线程，称之为AnyThread。
  • 另一种是外部线程，包括系统线程（比如：主线程）或者其他基于FRunnableThread创建的线程，初始化的时候需要Attach到TaskGraph系统，此类线程成为NamedThread。

1.TaskGraph简介

1.1.AnyThread

AnyThread是由TaskGraph系统创建的后台线程，会持续地从相应优先级队列中拿任务执行，线程的个数由当前运行的系统及CPU核心数决定的。对于AnyThread，有优先级和线程集合的概念。

线程优先级（Thread Priority）：

对于AnyThread，TaskGraph系统在初始化时，会根据需要创建多个优先级的线程（线程名 - 描述，线程类型标记，系统线程优先级）：

  • TaskGraphThreadNP X - 正常优先级，NormalThreadPriority，TPri_BelowNormal
  • TaskGraphThreadHP X - 高优先级，HighThreadPriority，TPri_SlightlyBelowNormal
  • TaskGraphThreadBP X - 低优先级，BackgroundThreadPriority， TPri_Lowest

线程集（Thread Set）：

  • 一组多个优先级的线程，称为为ThreadSet
  • 至少1个，最多3个（由CREATE_HIPRI_TASK_THREADS和CREATE_BACKGROUND_TASK_THREADS决定是否创建高/低优先级线程）

1.2.NamedThread

NamedThread是外部创建的线程，该类型初始化时，可以通过Attach操作，设置TLS指向相应的Worker对象：

1
2
// 绑定主线程（GameThread）
FTaskGraphInterface::Get().AttachToThread(ENamedThreads::GameThread);

目前支持的NamedThread有：

  • StatsThread - 统计性能线程，FStatsThread
  • RHIThread - 渲染硬件接口层线程，FRHIThread
  • AudioThread - 音频线程，FAudioThread
  • GameThread - 游戏逻辑线程，主线程
  • RenderThread - 渲染线程，FRenderingThread

NameThread的支持两个任务队列（由QueueIndex指定）：

1
FThreadTaskQueue Queues[ENamedThreads::NumQueues];
  • MainQueue - 对应Queues[0]（默认）
  • LocalQueue - 对应Queues[1]

1.3.Task Priority

AnyThread和NamedThread都支持两种优先级的任务：

  • 正常优先级 - NormalTaskPriority，对应的FStallingTaskQueue中的PriorityQueues[0]
  • 高优先级 - HighTaskPriority，对应的FStallingTaskQueue中的PriorityQueues[]`

AnyThread和NamedThread都类似的任务队列，使用的无锁优先级队列，该队列优先Pop出高优先级任务，具体分析参见之前文章：《原子操作及其在TaskGraph中的应用》：

1
FStallingTaskQueue<FBaseGraphTask, PLATFORM_CACHE_LINE_SIZE, 2> StallQueue;

1.4.ThreadAndIndex

TaskGraph中许多接口需要指定线程类型，比如：

1
2
3
4
5
6
7
8
 // 要在该类型线程中执行
ENamedThreads::Type ThreadToExecuteOn,

// 任务要执行的线程
static ENamedThreads::Type GetDesiredThread()
{
    return ENamedThreads::AnyThread;
}

为了降低参数的个数，UE把一些标记也融合进了线程类型变量，比如：

1
2
3
4
// NamedThread中的LocalQueue
GameThread_Local = GameThread | LocalQueue,
// AnyThread，高优先级线程，任务低优先级
AnyHiPriThreadHiPriTask = AnyThread | HighThreadPriority | HighTaskPriority,

同时也提供了帮助函数：

1
2
3
4
5
6
7
8
// 计算线程类型：NameThread类型或者AnyThread
FORCEINLINE Type GetThreadIndex(Type ThreadAndIndex);
// 计算NamedTread的任务队列索引
FORCEINLINE int32 GetQueueIndex(Type ThreadAndIndex);
// 计算任务的优先级： 0, 1
FORCEINLINE int32 GetTaskPriority(Type ThreadAndIndex);
// 计算线程的优先级：0, 1, 2
FORCEINLINE int32 GetThreadPriorityIndex(Type ThreadAndIndex);

1.5.Simple Examples

一个简单示例感受下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
inline void Test_GraphTask_Simple1()
{
    // 创建一个任务并在后台AnyThread中执行
    FGraphEventRef Event = FFunctionGraphTask::CreateAndDispatchWhenReady([]()
        {
            UE_LOG(LogTemp, Display, TEXT("Main task"));
            FPlatformProcess::Sleep(5.f); // pause for a bit to let waiting start
        }
    );
    check(!Event->IsComplete());

    // 在主线程中等待该任务完成
    Event->Wait(ENamedThreads::GameThread);
    UE_LOG(LogTemp, Display, TEXT("Over1 ..."));


    // 同时创建多个任务
    FGraphEventArray Tasks;
    for (int i = 0; i < 10; ++i)
    {
        Tasks.Add(FFunctionGraphTask::CreateAndDispatchWhenReady([i]()
        {
            UE_LOG(LogTemp, Display, TEXT("Task %d"), i);
        }));
    }

    // 在主线程中等待所有任务完成
    FTaskGraphInterface::Get().WaitUntilTasksComplete(MoveTemp(Tasks), ENamedThreads::GameThread);
    UE_LOG(LogTemp, Display, TEXT("Over2 ..."));
}

2.TaskGraph的实现

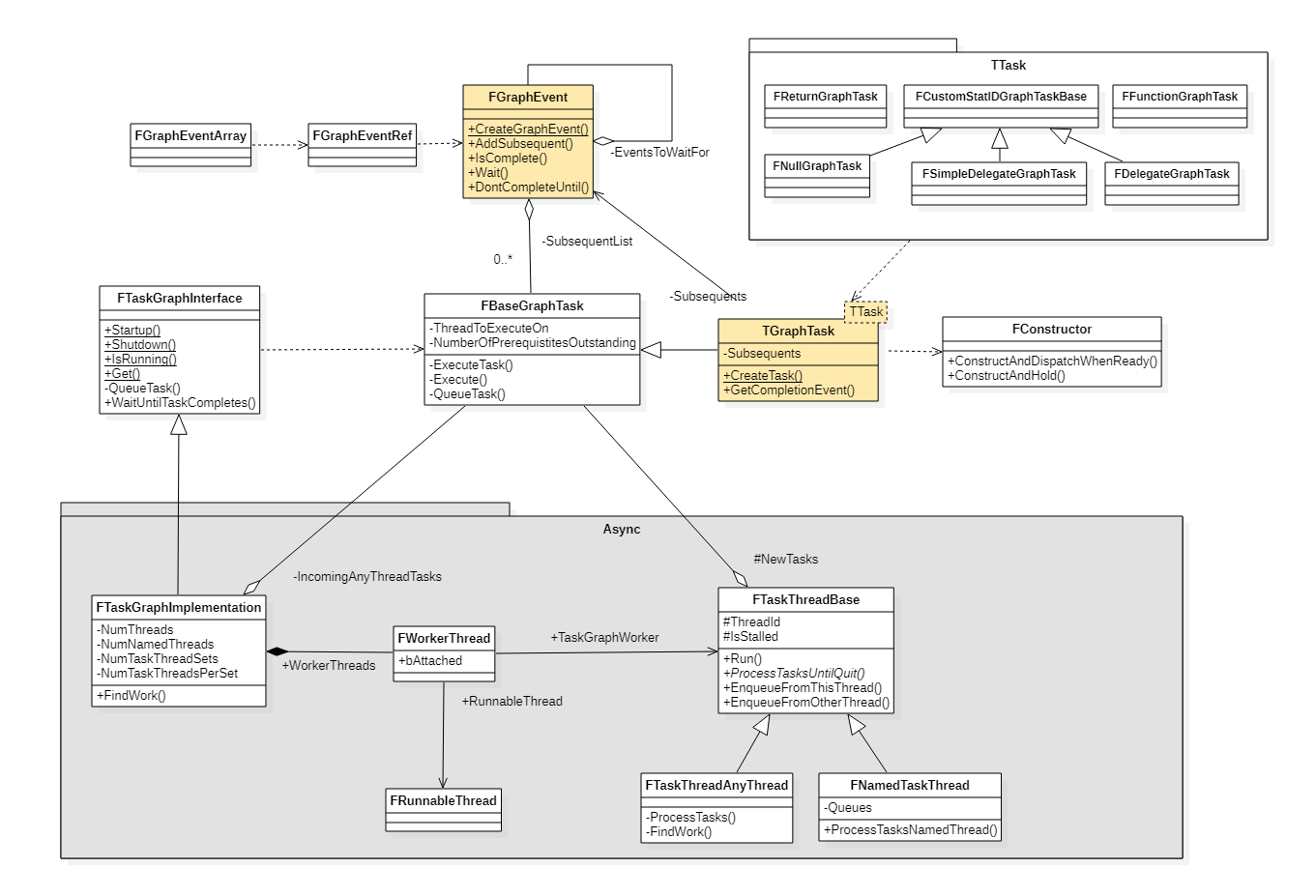

2.1.TaskGraph的类结构

ThreadPool

接口层核心类：

  • FTaskGraphInterface - TaskGraph的接口类，可以通过FTaskGraphInterface::Get()来访问。
  • FBaseGraphTask - 任务基类，在线程中执行时会调用ExecuteTask。
  • FGraphEvent - 后续任务的集合（SubseuentList），依赖的任务完成后，这些后续任务才会被放入TaskGraph的任务队列进行执行，Graph Event的生命周期由引用计数控制。一般用FGraphEventRef代表一个任务事件，FGraphEventArray代表一组任务事件。
  • TGraphTask - 基于模板的实现，内置一个用户自定义任务，该任务类必须满足下面的约束：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
class FGenericTask
{
    TSomeType	SomeArgument;
public:
    FGenericTask(TSomeType InSomeArgument) : SomeArgument(InSomeArgument)
    {
        // 构造函数一般只做成员变量的初始化
    }

    // 用于统计
    FORCEINLINE TStatId GetStatId() const
    {
        RETURN_QUICK_DECLARE_CYCLE_STAT(FGenericTask, STATGROUP_TaskGraphTasks);
    }

    // 任务要被分配的线程类型
    ENamedThreads::Type GetDesiredThread()
    {
        return ENamedThreads::[named thread or AnyThread];
    }

    // 任务的执行逻辑，其中参数：
    //  CurrentThread - 任务执行的线程类型信息
    //  MyCompletionGraphEvent - 该任务的后续任务，可以通过DontCompleteUntil让其挂起直到后续后续任务完成再继续
    void DoTask(ENamedThreads::Type CurrentThread, const FGraphEventRef& MyCompletionGraphEvent)
    {
        // The arguments are useful for setting up other tasks.
        // Do work here, probably using SomeArgument.
        MyCompletionGraphEvent->DontCompleteUntil(TGraphTask<FSomeChildTask>::CreateTask(NULL,CurrentThread).ConstructAndDispatchWhenReady());
    }
};

实现层：

  • FTaskGraphImplementation - TaskGraph系统的实现类，下面会详细介绍。
  • FWorkerThread - TaskGraph包含多个FWorkerThread对象，该结构有下面几个变量：
    • RunnableThread - 线程对象。
      • AnyThread时创建一个线程
      • NamedThread时为Null
    • TaskGraphWorker - Woker对象，负责调度和执行任务。
      • AnyThread时指向FTaskThreadAnyThread对象
      • NamedThread时指向FNamedTaskThread对象

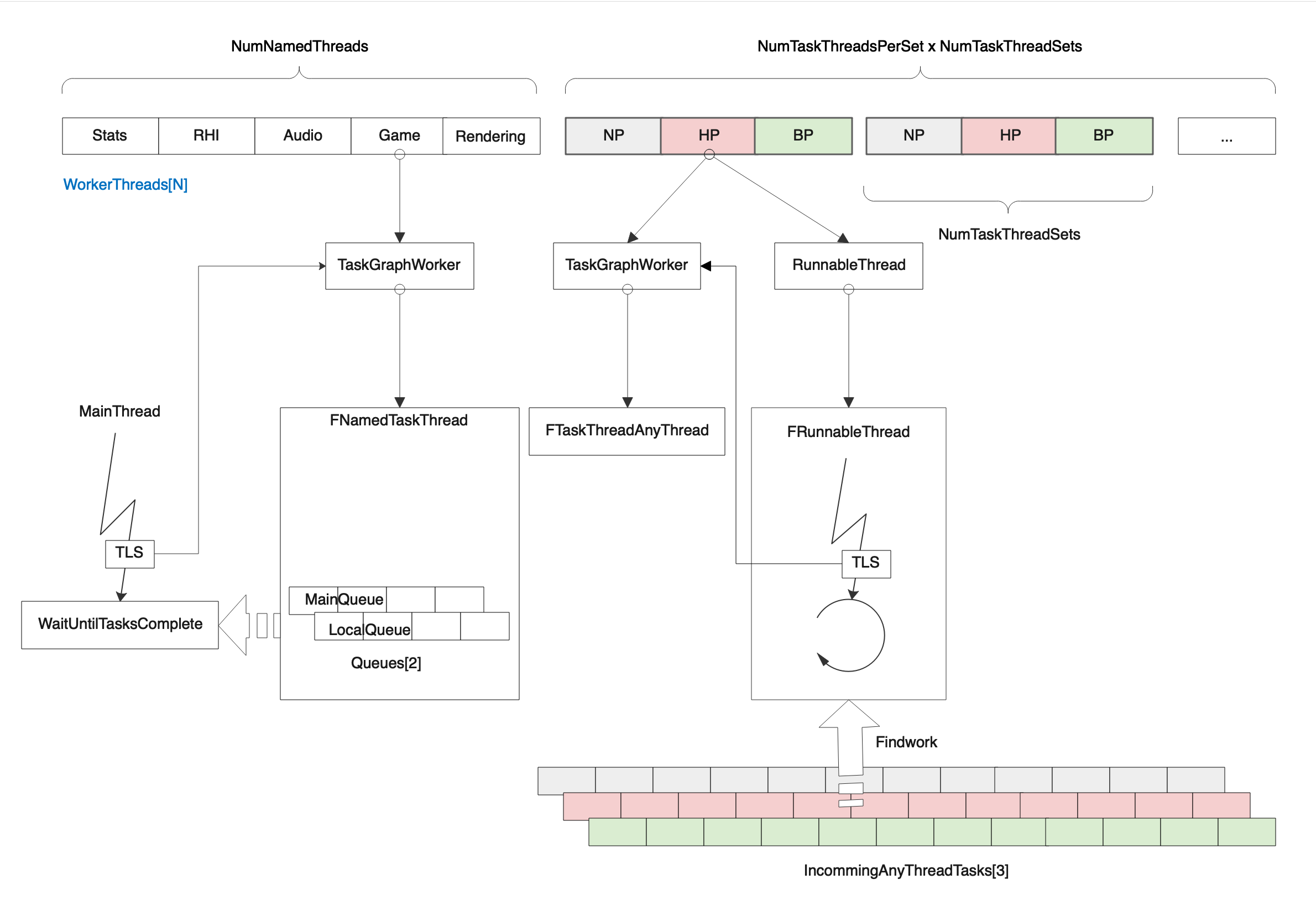

2.2.TaskGraph的实现细节

ThreadPool

其中：

  • WokerQueue：Woker线程队列。分两部分：

    • NamedThread，其数量为NumNamedThread
    • AnyThread，其数量为：ThreadSet的大小 x ThreadSet的数量

  • AnyThread：

    • 放入任务：根据线程优先级和任务优先级，把任务放进相应的队列
    • 执行任务：每个AnyThread对应的线程，会一直从IncommingAnyThreadTasks[Priority]中拿任务执行，空闲则挂起（无锁、可挂起、优先级队列）。

  • NamedThread：

    • 放入任务：根据QueueIndex和任务优先级，把任务放进相应的队列。
    • 执行任务：通过在相应线程中手动执行WaitUntilTaskCompletes来执行队列里面的任务。

FTaskGraphImplement的成员变量及其说明：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// 后台线程及数据（Windows平台下，最多有83个线程）
FWorkerThread       WorkerThreads[MAX_THREADS];
// 在用的线程数量
int32               NumThreads;
// NamedThread线程数量
int32               NumNamedThreads;
// 线程优先级数量（一个ThreadSet对应的线程数量，范围：1-3）
int32               NumTaskThreadSets;
// 线程集合（ThreadSet）的数量（不同平台下，根据CPU核心数量计算得出）
int32               NumTaskThreadsPerSet;

// 控制ThreadSet集合大小，是否创建高/低优先级线程
bool                bCreatedHiPriorityThreads;
bool                bCreatedBackgroundPriorityThreads;

其中：

1
2
3
4
5
6
7
8
enum
{
    // 最大线程数量
    //  - ThreadSet最多26组
    MAX_THREADS = 26 * (CREATE_HIPRI_TASK_THREADS + CREATE_BACKGROUND_TASK_THREADS + 1) + ENamedThreads::ActualRenderingThread + 1,
    // 线程优先级最多3个
    MAX_THREAD_PRIORITIES = 3
};

TaskGraph系统的初始化入口：

1
2
3
4
5
6
7
8
9
// FEngineLoop::PreInitPreStartupScreen
// initialize task graph sub-system with potential multiple threads
SCOPED_BOOT_TIMING("FTaskGraphInterface::Startup");

// 初始化整个TaskGraph系统
FTaskGraphInterface::Startup(FPlatformMisc::NumberOfCores());

// 当前线程Attach为GameThread
FTaskGraphInterface::Get().AttachToThread(ENamedThreads::GameThread);

2.3.TaskGraph的实现示例

一个DAG的例子：

ThreadPool

代码片段：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
FGraphEventRef TaskA, TaskB, TaskC, TaskD, TaskE;

// TaskA
TaskA = TGraphTask<FTask>::CreateTask().ConstructAndDispatchWhenReady(TEXT("TaksA"), 1, 1);

// TaskB 依赖 TaskA
{
    FGraphEventArray Prerequisites;
    Prerequisites.Add(TaskA);
    TaskB = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksB"), 1, 1);
}

// TaskC 依赖 TaskB
{
    FGraphEventArray Prerequisites;
    Prerequisites.Add(TaskB);
    TaskC = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksC"), 1, 1);
}

// TaskD 依赖 TaskA
{
    FGraphEventArray Prerequisites;
    Prerequisites.Add(TaskA);
    TaskD = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksD"), 1, 3);
}

// TaskE 依赖 TaskC、TaskD
{
    FGraphEventArray Prerequisites {TaskC, TaskD};
    TaskE = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksE"), 1, 1);
}

UE_LOG(LogTemp, Display, TEXT("Construct is Done ......"));

// 在当前线程等待，直到TaskE完成
TaskE->Wait();
UE_LOG(LogTemp, Display, TEXT("Over ......"));

对象结构：

一个任务主要由两部分构成：

  • Task对象，表示任务本身
  • GraphEvent对象，表示任务之间的依赖关系（后续任务集合）

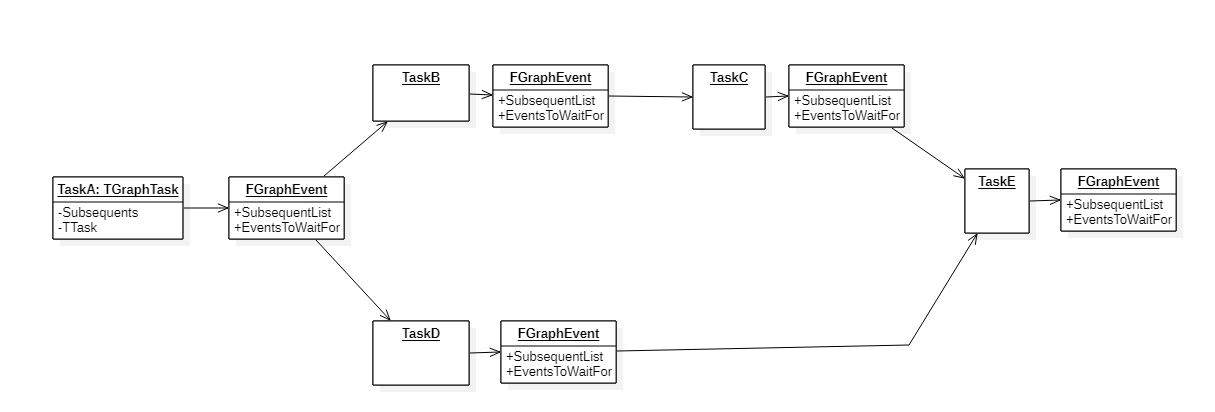

整个任务DAG由上面两部组成，如下所示：

ThreadPool

Wait操作的实现：

无论哪种Wait操作：

  • Event->Wait()
  • FTaskGraphInterface::Get().WaitUntilTaskCompletes()

最终调用的都是FTaskGraphImplementation::WaitUntilTasksComplete

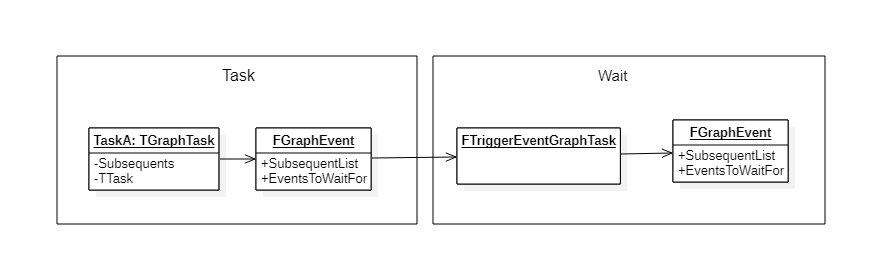

a. 对于AnyThread来说，Wait操作相当于给DAG最后再加一个Trigger任务节点，挂起到该Trigger任务执行完成：

  • 会创建一个FTriggerEventGraphTask对象
  • 然后使用FEvent挂起到该Trigger任务完成（调用FEvent::Trigger）

ThreadPool

b. 对于NamedThread来说，Wait操作也是给DAG最后加了一个任务节点（FReturnGraphTask），执行NamedThread里面的任务，直到这个ReturnTask完成。

3.TaskGraph的简单用法

3.1.自定义任务

定义一个两个示例任务：

  • FGraphTaskSimple - 一次性任务（ESubsequentsMode::FireAndForget）
  • FTask - 有依赖关系的任务（ESubsequentsMode::TrackSubsequents）

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
// 定义一个一次性任务
class FGraphTaskSimple
{
public:
    FGraphTaskSimple(const TCHAR* TheName, int InSomeArgument, float InWorkingTime = 1.0f)
        : TaskName(TheName), SomeArgument(InSomeArgument), WorkingTime(InWorkingTime)
    {
        Log(__FUNCTION__);
    }

    ~FGraphTaskSimple()
    {
        Log(__FUNCTION__);
    }

    FORCEINLINE TStatId GetStatId() const
    {
        RETURN_QUICK_DECLARE_CYCLE_STAT(FGraphTaskSimple, STATGROUP_TaskGraphTasks);
    }

    // AnyThread中运行
    static ENamedThreads::Type GetDesiredThread()
    {
        return ENamedThreads::AnyThread;
    }

    // FireAndForget：一次性任务，没有依赖关系
    static ESubsequentsMode::Type GetSubsequentsMode()
    {
        return ESubsequentsMode::FireAndForget;
    }

    // 执行任务
    void DoTask(ENamedThreads::Type CurrentThread, const FGraphEventRef& MyCompletionGraphEvent)
    {
        // The arguments are useful for setting up other tasks.
        // Do work here, probably using SomeArgument.
        FPlatformProcess::Sleep(WorkingTime);
        Log(__FUNCTION__);
    }

public:
    // 自定义参数
    FString TaskName;
    int SomeArgument;
    float WorkingTime;

    // 日志接口
    void Log(const char* Action)
    {
        uint32 CurrentThreadId = FPlatformTLS::GetCurrentThreadId();
        FString CurrentThreadName = FThreadManager::Get().GetThreadName(CurrentThreadId);
        UE_LOG(LogTemp, Display, TEXT("%s@%s[%d] - %s, SomeArgument=%d"), *TaskName, *CurrentThreadName,
               CurrentThreadId,
               ANSI_TO_TCHAR(Action), SomeArgument);
    }
};

// 定义一个支持依赖关系的任务
class FTask : public FGraphTaskSimple
{
public:
	using FGraphTaskSimple::FGraphTaskSimple;

	FORCEINLINE TStatId GetStatId() const
	{
		RETURN_QUICK_DECLARE_CYCLE_STAT(FGraphTask, STATGROUP_TaskGraphTasks);
	}

	static ENamedThreads::Type GetDesiredThread()
	{
		return ENamedThreads::AnyThread;
	}

    // TrackSubsequents - 支持依赖检查
	static ESubsequentsMode::Type GetSubsequentsMode()
	{
		return ESubsequentsMode::TrackSubsequents;
	}
};

3.2.一次性任务

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
inline void Test_GraphTask_Simple()
{
    // 创建一个一次性任务并执行，任务结束自动删除
    TGraphTask<FGraphTaskSimple>::CreateTask().
        ConstructAndDispatchWhenReady(TEXT("SimpleTask1"), 10000, 3);

    // 创建一个任务但不放入TaskGraph执行
    TGraphTask<FGraphTaskSimple>* Task = TGraphTask<FGraphTaskSimple>::CreateTask().ConstructAndHold(
        TEXT("SimpleTask2"), 20000);
    if (Task)
    {
        // Unlock操作，放入TaskGraph执行
        UE_LOG(LogTemp, Display, TEXT("Task is Unlock to Run..."));
        Task->Unlock();
        Task = nullptr;
    }
}

3.3.顺序依赖任务

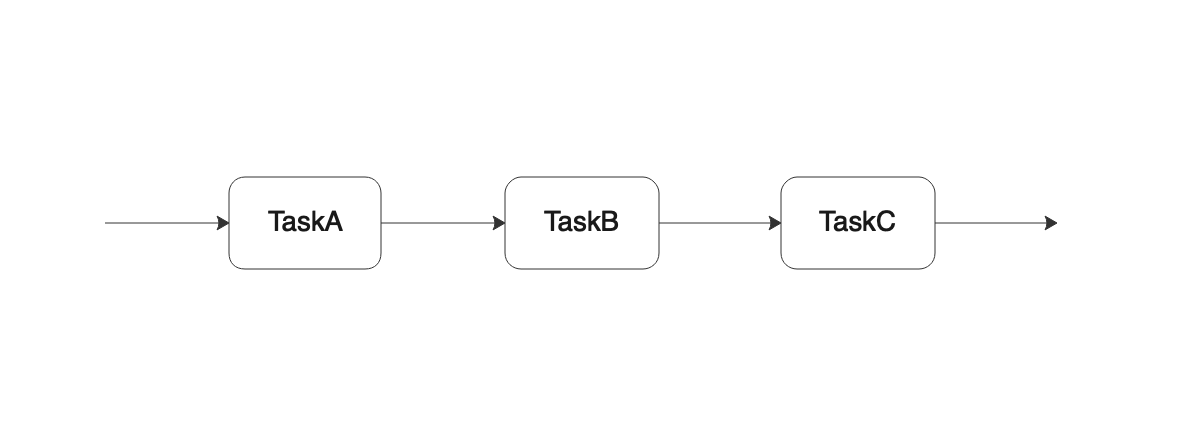

有三个任务，需要按照顺序执行，任务本身在不同的AnyThread中执行：

ThreadPool

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// TaskA -> TaskB -> TaskC
inline void Test_GraphTask_Simple2()
{
    UE_LOG(LogTemp, Display, TEXT("Start ......"));

    FGraphEventRef TaskA, TaskB, TaskC;

    // TaskA
    {
        TaskA = TGraphTask<FTask>::CreateTask().ConstructAndDispatchWhenReady(TEXT("TaksA"), 1, 3);
    }

    // TaskA -> TaskB
    {
        FGraphEventArray Prerequisites;
        Prerequisites.Add(TaskA);
        TaskB = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksB"), 2, 2);
    }

    // TaskB -> TaskC
    {
        FGraphEventArray Prerequisites{TaskB};
        TaskC = TGraphTask<FTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(TEXT("TaksC"), 3, 1);
    }


    UE_LOG(LogTemp, Display, TEXT("Construct is Done ......"));

    // Waiting until TaskC is Done
    // FTaskGraphInterface::Get().WaitUntilTaskCompletes(TaskC);
    // Or.
    TaskC->Wait();

    UE_LOG(LogTemp, Display, TEXT("TaskA is Done : %d"), TaskA->IsComplete());
    UE_LOG(LogTemp, Display, TEXT("TaskB is Done : %d"), TaskA->IsComplete());
    UE_LOG(LogTemp, Display, TEXT("TaskC is Done : %d"), TaskC->IsComplete());
    UE_LOG(LogTemp, Display, TEXT("Over ......"));
}

3.4.Gather/Fence任务

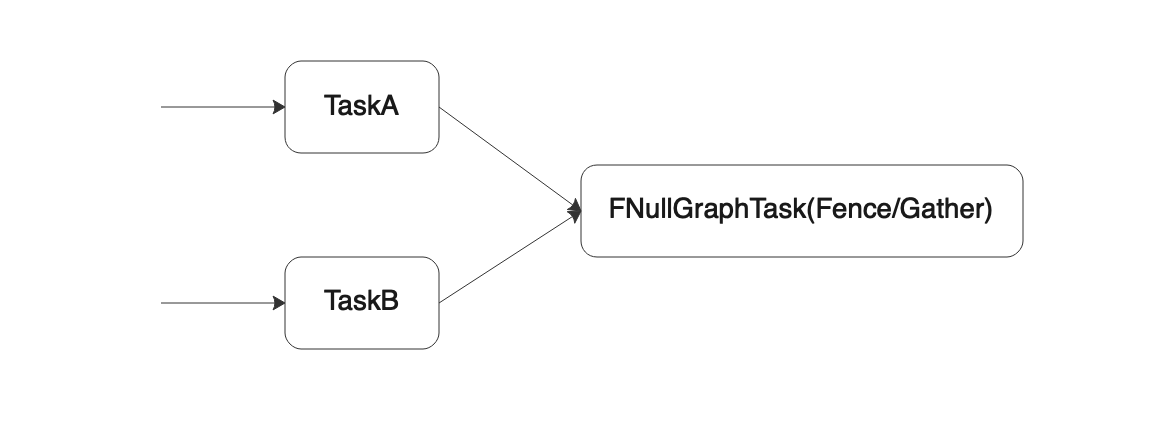

FNullGraphTask，一个执行体为空的任务，用于等待多个任务结束后的点，类似Fork-Join模型中的Join操作。

ThreadPool

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
//
//  TaskA ->
//          | -> NullTask(Gather/Fence)
//  TaskB ->
//
inline void Test_GraphTask_NullTask()
{
    // 创建并运行TaskA，TaskB
    auto TaskA = TGraphTask<FTask>::CreateTask().ConstructAndDispatchWhenReady(TEXT("TaskA"), 1, 2);
    auto TaskB = TGraphTask<FTask>::CreateTask().ConstructAndDispatchWhenReady(TEXT("TaskB"), 2, 1);

    // 创建一个空任务，依赖于TaskA和TaskB
    FGraphEventRef CompleteEvent;
    {
        DECLARE_CYCLE_STAT(TEXT("FNullGraphTask.Gather"),
                           STAT_FNullGraphTask_Gather,
                           STATGROUP_TaskGraphTasks);
        FGraphEventArray Prerequisites;
        Prerequisites.Add(TaskA);
        Prerequisites.Add(TaskB);
        CompleteEvent = TGraphTask<FNullGraphTask>::CreateTask(&Prerequisites).ConstructAndDispatchWhenReady(
            GET_STATID(STAT_FNullGraphTask_Gather), ENamedThreads::GameThread);
    }


    UE_LOG(LogTemp, Display, TEXT("Construct is Done ......"));

    // 等待TaskA和TaskB任务完成
    CompleteEvent->Wait();

    UE_LOG(LogTemp, Display, TEXT("Over ......"));
}

3.5.Delegate任务

支持两种代理任务：

  • FSimpleDelegateGraphTask - Delegate对象没有参数

  • FDelegateGraphTask - Delegate对象有两个参数，形如：TaskDelegate(NamedThreads::Type CurrentThread, const FGraphEventRef& MyCompletionGraphEvent)，和上面定义的任务的DoTask参数相同。

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
inline void Test_GraphTask_Delegate()
{
    // Simple Delegate
    FSimpleDelegateGraphTask::CreateAndDispatchWhenReady(
        FSimpleDelegateGraphTask::FDelegate::CreateLambda([]()
        {
            uint32 CurrentThreadId = FPlatformTLS::GetCurrentThreadId();
            FString CurrentThreadName = FThreadManager::Get().GetThreadName(CurrentThreadId);
            UE_LOG(LogTemp, Display, TEXT("%s[%d] - Simple Delegate"), *CurrentThreadName, CurrentThreadId);
        }),
        TStatId()
    );


    // Delegate
    FTaskGraphInterface::Get().WaitUntilTaskCompletes(
        FDelegateGraphTask::CreateAndDispatchWhenReady(
            FDelegateGraphTask::FDelegate::CreateLambda(
                [](ENamedThreads::Type InCurrentThread, const FGraphEventRef& MyCompletionGraphEvent)
                {
                    FPlatformProcess::Sleep(3);
                    uint32 CurrentThreadId = FPlatformTLS::GetCurrentThreadId();
                    FString CurrentThreadName = FThreadManager::Get().GetThreadName(CurrentThreadId);
                    UE_LOG(LogTemp, Display, TEXT("%s[%d] - Delegate, %d"), *CurrentThreadName, CurrentThreadId,
                           InCurrentThread);
                }),
            TStatId()
        ),
        ENamedThreads::GameThread
    );

    UE_LOG(LogTemp, Display, TEXT("Over ......"));
}

3.6.Function任务

封装了TUniqueFunction，可以直接用于执行某一个函数对象，或者Lambda函数。

代码示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
inline void Test_GraphTask_Function()
{
    // 无参数的形式
    FFunctionGraphTask::CreateAndDispatchWhenReady([]()
    {
        uint32 CurrentThreadId = FPlatformTLS::GetCurrentThreadId();
        FString CurrentThreadName = FThreadManager::Get().GetThreadName(CurrentThreadId);
        UE_LOG(LogTemp, Display, TEXT("%s[%d] - Fuction with Void"), *CurrentThreadName, CurrentThreadId);
    }, TStatId());


    // 有参数形式
    FFunctionGraphTask::CreateAndDispatchWhenReady(
        [](ENamedThreads::Type InCurrentThread, const FGraphEventRef& MyCompletionGraphEvent)
        {
            FPlatformProcess::Sleep(3);
            uint32 CurrentThreadId = FPlatformTLS::GetCurrentThreadId();
            FString CurrentThreadName = FThreadManager::Get().GetThreadName(CurrentThreadId);
            UE_LOG(LogTemp, Display, TEXT("%s[%d] - Function with parameters, %d"), *CurrentThreadName, CurrentThreadId,
                   InCurrentThread);
        }, TStatId())->Wait(ENamedThreads::GameThread);

    UE_LOG(LogTemp, Display, TEXT("Over ......"));
}

4.并行计算Fibonacci数列的示例

使用TaskGraph实现一个同步和异步模式的，并行计算斐波拉切数列的例子。通过下面示例，感受下其强大之处，使用TaskGraph可以以简洁的代码轻松实现Map/Reduce或Fork/Join模式。

形式1：同步模式

通过递归实现，每次调用创建两个任务，并等待其结束。直到所有子任务完成，返回结果。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
int64 Fibonacci(int64 N)
{
    check(N > 0);
    if (N <= 2)
    {
        // 递归结束条件
        return 1;
    }
    else
    {
        std::atomic<int64> F1{ -1 };
        std::atomic<int64> F2{ -1 };
        FGraphEventArray GraphEvents;
        // Fork：创建两个任务，子任务递归调用Fibonacci
        GraphEvents.Add(FFunctionGraphTask::CreateAndDispatchWhenReady([&F1, N] { F1 = Fibonacci(N - 1); }));
        GraphEvents.Add(FFunctionGraphTask::CreateAndDispatchWhenReady([&F2, N] { F2 = Fibonacci(N - 2); }));

        // Join：等待上面两个任务结束
        FTaskGraphInterface::Get().WaitUntilTasksComplete(MoveTemp(GraphEvents));
        check(F1 > 0 && F2 > 0);

        return F1 + F2;
    }
}

形式2：异步模式

也是通过递归调用构建一个树状的任务网络，然后返回它的GraphEvent对象（根结点）。然后任务的执行分配在不同的AnyThread中执行，遇到结束条件时，执行ResEvent->DispatchSubsequents，然后父任务才算完成，完成事件依次往上抛，到最终的根结点。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
FGraphEventRef Fib(int64 N, int64* Res)
{
    if (N <= 2)
    {
        // 递归结束条件，返回一个空事件，并执行分发
        *Res = 1;
        FGraphEventRef ResEvent = FGraphEvent::CreateGraphEvent();
        ResEvent->DispatchSubsequents();
        return ResEvent;
    }
    else
    {
        TUniquePtr<int64> F1 = MakeUnique<int64>();
        TUniquePtr<int64> F2 = MakeUnique<int64>();

        FGraphEventArray SubTasks;

        auto FibTask = [](int64 N, int64* Res)
        {
            return FFunctionGraphTask::CreateAndDispatchWhenReady
            (
                [N, Res]
                (ENamedThreads::Type, const FGraphEventRef& CompletionEvent)
                {
                    // 递归调用
                    FGraphEventRef ResEvent = Fib(N, Res);
                    // 若返回的事件没完成，当前任务不算结束
                    CompletionEvent->DontCompleteUntil(ResEvent);
                }
            );
        };

        // 创建两个子任务
        SubTasks.Add(FibTask(N - 1, F1.Get()));
        SubTasks.Add(FibTask(N - 2, F2.Get()));

        // 创建计算任务，依赖上面两个任务
        FGraphEventRef ResEvent = FFunctionGraphTask::CreateAndDispatchWhenReady
        (
            [F1 = MoveTemp(F1), F2 = MoveTemp(F2), Res]
            {
                *Res = *F1 + *F2;
            },
            TStatId{}, &SubTasks
        );

        return ResEvent;
    }
}

template<int64 N>
void Fib()
{
    TUniquePtr<int64> Res = MakeUnique<int64>();
    // 异步计算Fib
    FGraphEventRef ResEvent = Fib(N, Res.Get());
    // 干点其它事情...

    // 等待异步计算结束，输出结果
    ResEvent->Wait();
    UE_LOG(LogTemp, Display, TEXT("Fibonacci(%d) = %d"), N, *Res);
}

5.小结

通过以上示例和实现分析，可以看到UE的TaskGraph提供了一套非常方便的，基于任务的并发机制。加上低层无锁任务队列的实现，让其任务调度的性能有了保证。

另外有一点要一直强调：任务执行体中的代码，一定要明确知道它在什么类型的线程中执行，是否存在数据竞争。比如：Gameplay相关的对象操作，如Actor的创建和删除的任务，只能在GameThread类型的线程中执行，若放入其它线程执行就会有问题。

PS.之前在一游戏项目中实现过类似的异步任务机制，后台多个线程执行任务，最终Wait操作只能在游戏逻辑主线程中，比起UE的TaskGraph简直就是小巫见大巫了。代码片段如下：

https://github.com/david-pp/tinyworld/blob/master/common/async.h

6.参考资料

示例完整代码：

https://github.com/david-pp/UESnippets/blob/main/SnippetAsync/Private/SimpleGraphTask.h

UE源码：

Engine/Source/Runtime/Core/Public/Async/TaskGraphInterfaces.h
Engine/Source/Runtime/Core/Private/Tests/Async/TaskGraphTest.cpp

David++
